Voertuigweegbrug type VKFW-I-18
- De VKFW-I-18 is ons nieuwste model weegbrug en het resultaat van 125 jaar ervaring in het ontwikkelen en produceren van Pfister weegbruggen

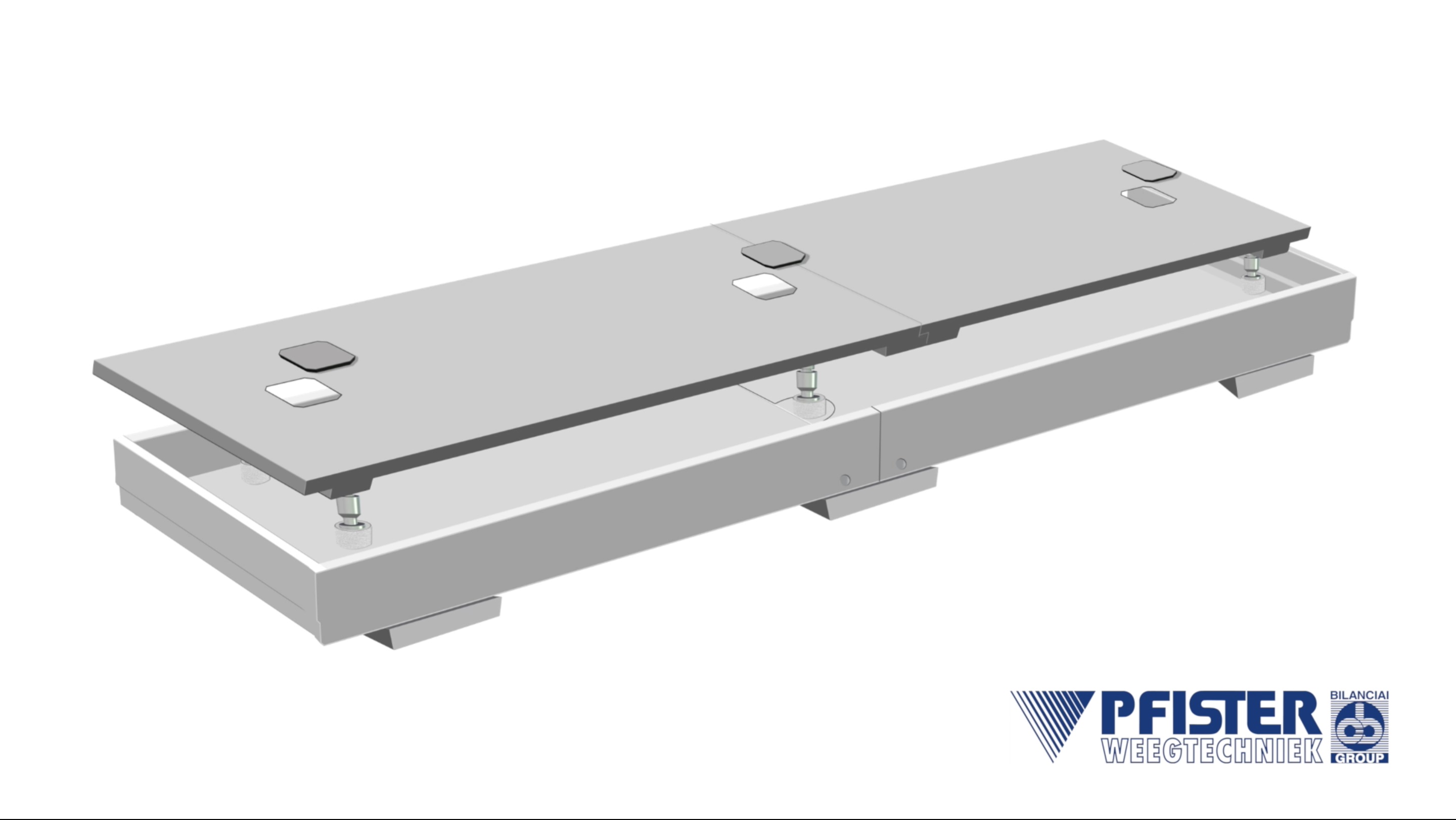

- De weegbrug bestaat uit 2 prefab putdelen die aan elkaar gekoppeld worden en waarin 2 prefab dekdelen geplaatst worden. Door een innovatief kogel - kom verbinding vormen de dekken 1 geheel waardoor tussen dekken geen frictie ontstaat
- De dekken worden voorzien van rubberen bufferblokken om de horizontale bewegingsvrijheid van het dek te beperken
- De 6 digitale loadcellen worden verhoogd geplaatst op poeren van 10 centimeter. Dit zorgt ervoor dat ze niet snel onder water of vuil komen te staan, waardoor de levensduur wordt verhoogd
- Voor het aansluiten van de loadcellen wordt een 6 punts aansluitkast (Junction Box) geleverd.
- Loadcellen en Juction Box zijn beschermd tegen de gevolgen van blikseminslag door speciale overspanningsbeveiliging
- Bekabeling zit verwerkt in het beton middels geïntegreerde mantelbuizen en de Junction Box wordt in een verzinkte bescherming geplaatst waardoor er minder kans is op (water)schade
- Weegbrugput en dek standaard voorzien van verzinkte stalen kophoeklijnen om de putrand te beschermen tegen schade van het op- en afrijden
- Regenwaterafvoer geschiedt door een afwateringsgoot in de putvloer via 4 doorvoeren in de putwand naar de riolering
Technische specificaties
- Type loadcells: CPD-35t-C4
- Beton kwaliteit: B55
- Ontwerpcriteria: DIN8119
- Afmeting weegdek: 18 x 3 m
- Kruipruimte: circa 40 cm
- Diepte putdelen: 78,5 cm
- Voeding: wordt vanuit indicator aan loadcells geleverd; hiervoor wordt 20 meter kabel geleverd
